　　1、概述

　　圖1是傳統的逆變器框圖。其缺點是采用了笨重龐大的工頻變壓器和濾波電感，導致效率低，噪音大，可靠性差。另外，諧波含量大，波形畸變嚴重，與要求的優質正弦波相差甚遠?！　?/p>

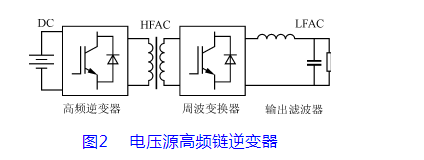

　　圖2所示為電壓源高頻鏈逆變器的框圖，該方案是當今研究的最先進方案，也是本文中采用的方案。采用此方案有其一系列的優點，諸如，以小型的高頻變壓器替代工頻變壓器;只有兩級功率變換;正弦波質量高;控制靈活等。高頻變壓器是高頻鏈的核心部件，肩負著隔離和傳輸功率的重任，其性能好壞直接決定逆變器的性能好壞。不合格的變壓器溫升高，效率低，漏感嚴重，輸出波形畸變大，直接影響電路的穩定性和可靠性，甚至損壞開關器件，導致實驗失敗?！　?br/>

　　2、高頻變壓器的設計

　　設計高頻變壓器首先應該從磁芯開始。開關電源變壓器磁芯多是在低磁場下使用的軟磁材料，它有較高磁導率，低的矯頑力，高的電阻率。磁導率高，在一定線圈匝數時，通過不大的激磁電流就能承受較高的外加電壓，因此，在輸出一定功率要求下，可減輕磁芯體積。磁芯矯頑力低，磁滯面積小，則鐵耗也少。高的電阻率，則渦流小，鐵耗小。各種磁芯物理性能及價格比如表1所列。鐵氧體材料是復合氧化物燒結體，電阻率很高，適合高頻下使用，但Bs值比較小，常使用在開關電源中。本文采用的就是鐵氧體材料。

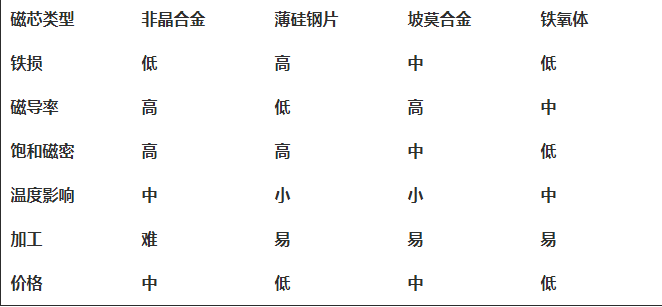

　　表1 各種磁芯特性比較表　　

　　高頻變壓器的設計通常采用兩種方法：第一種是先求出磁芯窗口面積AW與磁芯有效截面積Ae的乘積AP(AP=AW×Ae，稱磁芯面積乘積)，根據AP值，查表找出所需磁性材料之編號;第二種是先求出幾何參數，查表找出磁芯編號，再進行設計。博眾達小編跟大家詳細討論如何用AP法設計高頻變壓器。

　　原邊NP匝，副邊Ns匝的變壓器，在NP匝上以電壓V1開關工作時，根據法拉第定律，有

　　V1=KffsNPBWAe(1)

　　式中：Kf為波形系數，即有效值和平均值之比，正弦波為4.44，方波為4;

　　fs為工作頻率;

　　BW為工作磁通密度。

　　NP=　　

　　(2)

　　鐵芯窗口面積AW乘以窗口使用系數Ko(一般取0.4)為有效面積，該面積為原邊繞組NP占據的窗口面積NPAP′與副邊繞組Ns占據的窗口面積NsAs′之和，即

　　KoAW=NPAP′+NsAs′(3)

　　式中：AP′及As′分別為原、副邊繞組每匝的截面積。

　　每匝所占用面積與流過該匝的電流值I和電流密度J有關，如式(4)所示。

　　AP′=　　

　　As′=　　

　　(4)

　　將式(4)代入式(3)，則得

　　KoAW=

　　+

　　即 AWAe=　　

　　(5)

　　電流密度J直接影響到溫升，亦影響到AWAe，其關系可用式(6)表示。

　　J=KJ(AWAe)X(6)

　　式中：KJ為電流密度系數;X為常數，由所用磁芯確定。

　　若變壓器的視在功率PT=V1I1+V2I2，則

　　AWAe=　　

　　即 AP=　　

　　(7)

　　式中：AP單位為cm4，其余的單位為國際單位制。

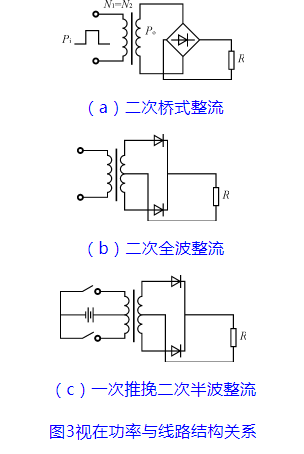

　　視在功率隨線路結構不同而不同。如圖3所示。變壓器效率為η，則在圖3(a)中

　　PT=Po+Pi=Po+　　

　　=Po

　　在圖3(b)中

　　PT=Po　　

　　在圖3(c)中

　　PT=Po　　

　　采用圖3(b)的結構，VDC=24V，Po=250W，設η=0.95，則

　　PT=Po　　

　　≈617W　　

　　若采用E型磁芯，允許溫升25℃，則有KJ=323，X=-0.14。飽和磁密約為0.35T，考慮到高溫時飽和磁密會下降，同時，為了防止合閘瞬間高頻變壓器飽和，取飽和磁密的1/3為變壓器的工作磁密，即BW=0.117T。工作頻率為20kHz，由式(7)可得

　　AP=　　

　　≈6.65(cm4)

　　取10%的裕度，即AP=6.65×(1+10%)≈7.28cm4，查手冊選取E17鐵氧體磁芯，其AW=2.56cm2，Ae=3.80cm2，AP=9.73cm4，滿足要求。

　　確定磁芯材料后，則其他參數計算如下：

　　1)原邊繞組匝數NP

　　NP=　　

　　≈7匝;

　　2)原邊電流IP

　　IP=　　

　　≈10.96A;

　　3)電流密度J

　　J=KJ(AWAe)x=234.9A/cm2;

　　4)原邊繞組裸線面積AXP

　　AXP=　

　　≈0.04666cm2;

　　5)副邊繞組匝數Ns 逆變器工作時占空比D=0.75，幅值為　　

　　220V，則

　　Ns=　　

　　=120.99≈121匝

　　6)副邊繞組裸線面積AXS 注意中間抽頭變壓器Io須乘0.707的校正系數，則

　　AXS

　　=0.00342cm2。

　　3、實驗結果

　　實驗采用圖3(b)的結構，參數如下：

　　輸入電壓 DC24V;

　　開關頻率 20kHz;

　　占空比 D=0.75;

　　輸出電壓 AC220V;

　　輸出功率 250W;

　　輸出頻率 50Hz;

　　變壓器磁芯 E17鐵氧體磁芯;

　　原邊繞組匝數 7匝;

　　副邊繞組匝數 121匝。

　　該高頻鏈工作穩定可靠，噪聲很小，實驗結果證明該高頻變壓器滿足實際要求。

　　1)設計中，在最大輸出功率時，磁芯中的磁感應強度不應達到飽和，以免在大信號時產生失真。

　　2)在瞬變過程中，高頻鏈漏感和分布電容會引起浪涌電流和尖峰電壓及脈沖頂部振蕩，使損耗增加，嚴重時會造成開關管損壞。同時，輸出繞組匝數多，層數多時，應考慮分布電容的影響，降低分布電容有利于抑制高頻信號對負載的干擾。對同一變壓器同時減少分布電容和漏感是困難的，應根據不同的工作要求，保證合適的電容和電感。

　　3)本文采用的工作頻率為20kHz，由于工作頻率較高，趨膚效應影響比較大，因此，在設計時應注意趨膚效應引起的有效面積的減少。
