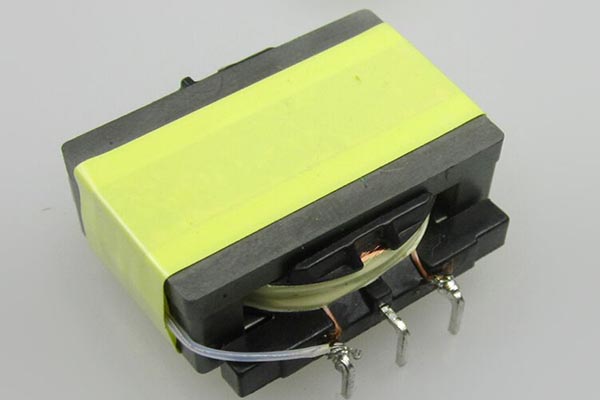

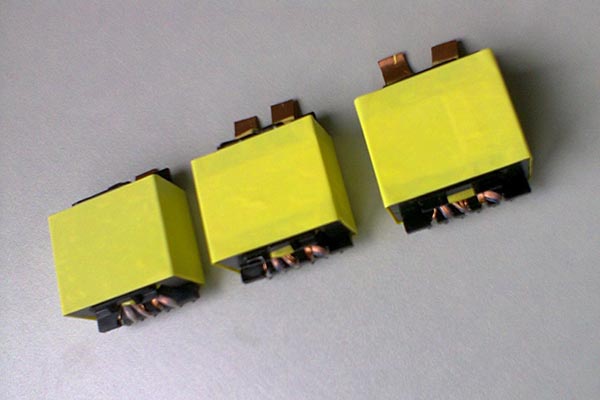

　　EQ高頻變壓器是工作頻率超過中頻(10kHz)的電源變壓器，主要用于高頻開關電源中作高頻開關電源變壓器，也有用于高頻逆變電源和高頻逆變焊機中作高頻逆變電源變壓器的。

　　一、繞線

　　變壓器骨架(BOBBIN)規格的確認。不用的引腳剪去時，應在未繞線前先剪掉，以防繞完線后再剪除時會刮傷線或剪錯腳，而且可以避免繞線時纏錯腳位。確認骨架完整，不得有破損和裂縫。將骨架正確插入治具，一般特殊標記為引腳1(PIN 1)，如果圖面無注明，則引腳1朝機器。須包醋酸布的先依工程圖要求包好，緊靠骨架的兩側，再在指定的引腳上先纏線(或先鉤線)后開始繞線，原則上繞線應在指定的范圍內繞線。

　　二、線方式

　　1、繞線方式

　　根據變壓器要求不同，繞線的方式大致可分為以下幾種：一層密繞：布線只占一層，緊密的線與線間沒有空隙，整齊的繞線;均等繞：在繞線范圍內以相等的間隔進行繞線;間隔誤差在20%以內可以允收。

　　多層密繞：在一個繞組一層無法繞完，必須繞至第二層或二層以上，此繞法分為三種情況：任意繞：在一定程度上整齊排列，達到最上層時，布線已零亂，呈凹凸不平狀況，這是繞線中最粗略的繞線方法。整列密繞：幾乎所有的布線都整齊排列，但有若干的布線零亂(約占全體30%，圈數少的約占5%REF)。完全整列密繞：繞線至最上層也不零亂，繞線很整齊的排列，這是繞線中最難的繞線方法。

　　定位繞線：EQ高頻變壓器布線指定在固定的位置，一般分五種情況。

　　并繞：兩根以上的線同時平行的繞同一組線，各自平行的繞，不可交叉，此繞法大致可分為四種情況。

　　2、引線要領：飛線引線的長度按工程圖要求控制，如需絞線，長度須多預留10%。套管須深入擋墻3mm以上。

　　三、注意事項：

　　當起繞(START)和結束(FINISH)出入線在骨架的同一側時，結束端回線前須貼一塊橫越膠布(CROSSOVER TAPE)作隔離。

　　出入線于使用，骨架的凹槽出線時，原則上以一線一凹槽方式出線，若同一引腳有多組可使用同一凹槽或相鄰的凹槽出線，唯在焊錫及裝套管時要注意避免短路。

　　繞線時需均勻整齊繞滿骨架的繞線區為原則，除工程圖面上有特別規定繞法時，則以圖面為準。

　　變壓器中有加鐵氟龍?zhí)浊矣姓刍鼐€時，其出入線所加之鐵氟龍?zhí)坠茼毰c 骨架的凹槽口齊平(或至少達2/3高)，并自骨架的凹槽出線以防止因套管過長造成拉力將線扯斷。但若為L(zhǎng)形引腳水平方向纏線，則套管應與 骨架邊齊平(或至少2/3長)。

　　變壓器中須加醋酸布作為檔墻膠帶時，其檔墻膠帶必須緊靠模型兩邊。為避免線包過胖及影響漏感過高，故要求2TS以上之醋酸布重疊不可超過5mm，包一圈之醋酸布只須包0.9T，留缺口以利于凡立水良好的滲入底層。醋酸布寬度擇用與變壓器安規要求有關，VED繞法ACT寬度3.2mm包兩邊且須加套管。

　　繞法：PIN端6mm/4.8mm/4.4mm/4mm;TOP端3mm/2.4mm/2.2mm/2mm 時不須套管。EQ高頻變壓器繞線時銅線不可上檔墻，若有套管，套管必須伸入檔墻3mm以上。
